cad怎么画虚线-CAD设计师的绘图秘籍：虚线绘制技巧大揭秘

CAD软件在工程设计中的应用越来越广泛，而其中一个常见的绘图技巧就是画虚线。作为一名CAD设计师，我在实践中积累了一些经验，现在就与大家分享一下。

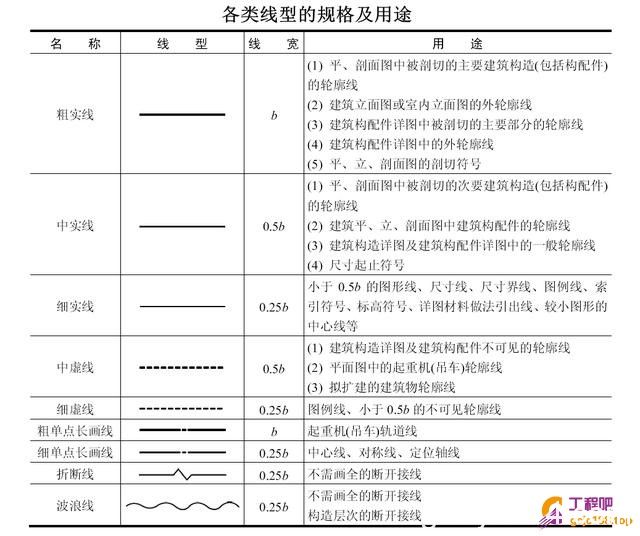

1.选择合适的虚线类型

在CAD软件中，有多种虚线类型可供选择。根据具体需要，我们可以选择不同的虚线类型来绘制不同的图形。常见的虚线类型包括：中心线、分隔符、隐藏边缘、虚实线等等。在选择虚线类型时，需要根据绘图需求和标准规范进行合理选择。

例如，在绘制机械零件图时，我们通常会使用隐藏边缘虚线来表示零件内部的构造，这样可以更清晰地展示零件的结构和特征；而在绘制建筑平面图时，我们则会使用分隔符虚线来表示墙体、柱子等建筑物的轮廓。

2.设置正确的虚线比例

除了选择合适的虚线类型外，还需要设置正确的虚线比例。虚线比例指的是虚线中实线和空白之间的比例关系。不同的绘图要求会有不同的虚线比例，因此我们需要根据绘图标准进行合理设置。

例如，在绘制平面图时，常用的虚线比例为1:1，即实线和空白的长度相等；而在绘制立体图时，虚线比例通常为2:1或3:1，实线长度是空白长度的。
